近日在研究异构路由器漏洞时，笔者使用的IDA出现了反编译异构路由器卡死的问题，和身边是师傅们交流后发现，这种问题不在少数，这种工具类的问题严重影响了正常的工作，故进行研究。

​ 出现问题的直接原因在于此前由于IDA 8.3及以后的hexrays并未泄露，无法使用过去IDA 7.7的插件进行反编译，一通操作下通过ida_dll_shim等项目对7.7的hexrays进行了移植。移植完成后虽然可以使用，但部分函数仍出现IDA反编译时出现卡死等情况，导致vulfi等一众扫描类的插件不能以预期状态运行。

​ 不过功夫不负有心人，笔者在搜寻的过程中找到了一篇帖子 在新版IDA中使用旧版本反编译插件，帖子提供了一种修复的方法，但帖子中提供的修复方法并非不详细，并且修复的方法并不合理，对正常逆向存在一定的影响，故笔者决定自己对这次异常进行研究，并给予修复方案。

问题分析

​ 在研究开始时，我的第一反应是需要了解IDA是在什么函数的什么地方出现了卡死，毕竟只有跟踪到了出现异常的点，才能进一步研究。这里我选择了xdbg进行跟踪分析函数调用，来解答我的下面两个疑问：

  • 出现问题的函数是什么？
  • 产生问题的原因是什么？

​ 根据异常出现在arm32位反编译的情况下，不难猜测出这个问题大概率出现在hexarm.dll这个链接库中，所以接下来的分析主要针对涉hexarm.dll调用的相关函数。为了找到卡死的点，我先写了一个IDAPython脚本，来依次反编译程序的所有函数，直至卡死为止。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
import idautils
import idaapi

def decompile_all_functions():
    functions = list(idautils.Functions())
    total = len(functions)
    for i, func_ea in enumerate(functions):
        func_name = idaapi.get_func_name(func_ea)
        print(f"\r进度: {i+1}/{total} | 当前函数: {func_name}", end="")
        try:
            cfunc = idaapi.decompile(func_ea)
            if not cfunc:
                idc.generate_pseudo(func_ea)
        except Exception as e:
            print(f"\n反编译失败 @ {func_name} (0x{func_ea:x}): {str(e)}")

if __name__ == "__main__":
    decompile_all_functions()

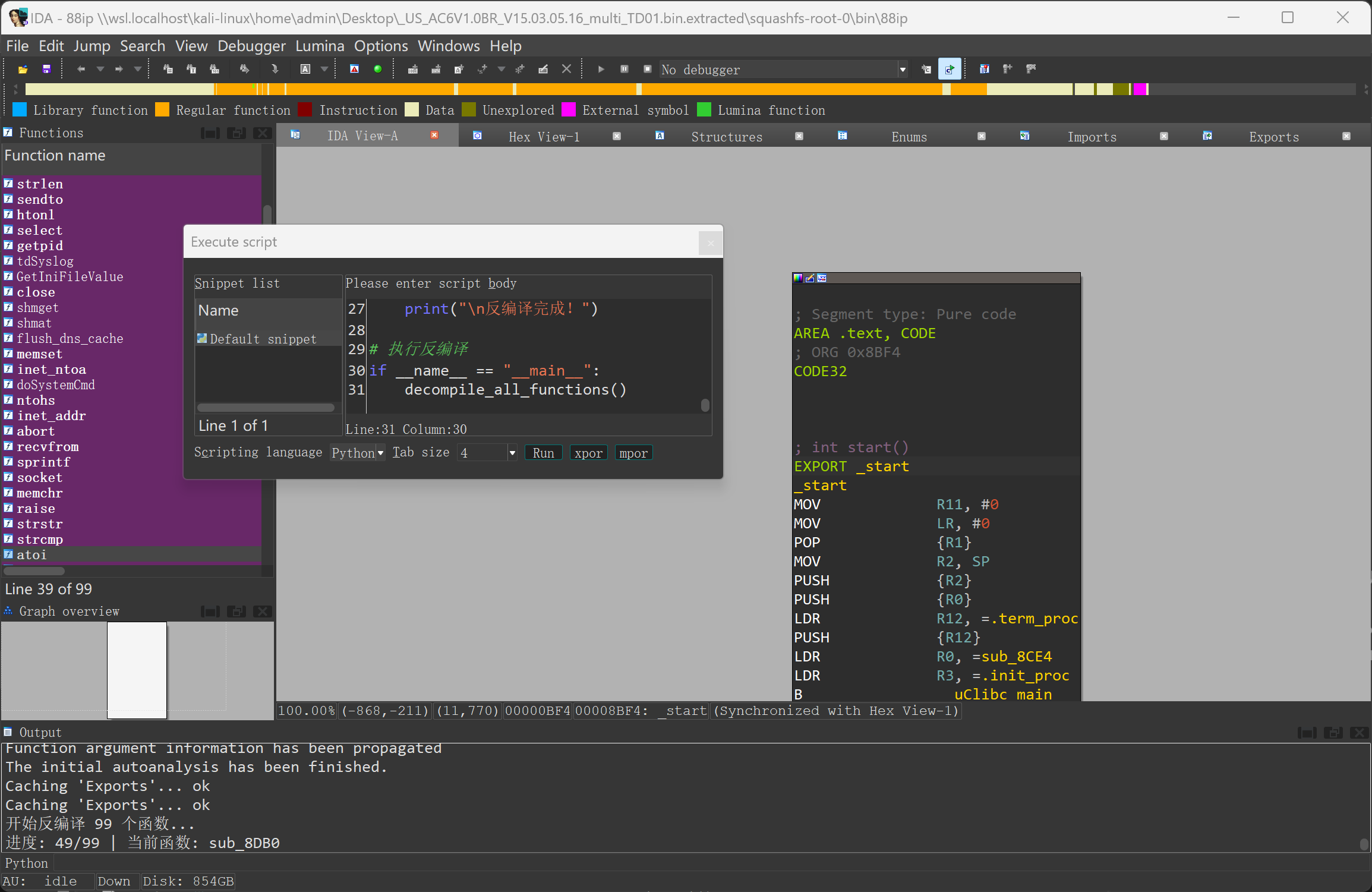

​ 这里我使用的是一个16KB的小的ARM32文件，在正常情况下只需要不到几秒中的时间就会运行完毕，但发现即使经过长时间后程序仍然卡在在sub_8DB0这里，那么不必多是，此时就是想要的异常情况了。


​ 接下来我使用xdbg来附加现在处于卡死状态的IDA，为了找出此时死循环运行的函数，我通过alt+k去查看目前函数的调用关系，来确定函数，下面是我捕获的函数调用关系（主线程）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
线程 ID       地址               返回到              返回自              大小  方    注释
13192 - 主线程
            0000001794DF9408 00000000589D775B 00000000592B2861 30  用户模块 ida-orig.is_numop+191
            0000001794DF9438 00000000589D5321 00000000589D775B 60  用户模块 hexarm_0.00000000589D775B
            0000001794DF9498 00000000589E08EE 00000000589D5321 30  用户模块 hexarm_0.00000000589D5321
            0000001794DF94C8 0000000058967AFE 00000000589E08EE 30  用户模块 hexarm_0.00000000589E08EE
            0000001794DF94F8 0000000058967D78 0000000058967AFE 30  用户模块 hexarm_0.0000000058967AFE
            0000001794DF9528 0000000058967C20 0000000058967D78 30  用户模块 hexarm_0.0000000058967D78
            0000001794DF9558 0000000058967D78 0000000058967C20 30  用户模块 hexarm_0.0000000058967C20
            0000001794DF9588 000000005896D1F1 0000000058967D78 30  用户模块 hexarm_0.0000000058967D78
            0000001794DF95B8 0000000058967AFE 000000005896D1F1 30  用户模块 hexarm_0.000000005896D1F1
            0000001794DF95E8 0000000058967D78 0000000058967AFE 30  用户模块 hexarm_0.0000000058967AFE
            0000001794DF9618 0000000058967C5F 0000000058967D78 30  用户模块 hexarm_0.0000000058967D78
            0000001794DF9648 0000000058967EA4 0000000058967C5F 70  用户模块 hexarm_0.0000000058967C5F
            0000001794DF96B8 00000000589D0829 0000000058967EA4 C0  用户模块 hexarm_0.0000000058967EA4
            0000001794DF9778 00000000589689B1 00000000589D0829 B0  用户模块 hexarm_0.00000000589D0829
            0000001794DF9828 0000000058924226 00000000589689B1 220 用户模块 hexarm_0.00000000589689B1
            0000001794DF9A48 00000000588555CC 0000000058924226 1C0 用户模块 hexarm_0.0000000058924226
            0000001794DF9C08 0000000058854904 00000000588555CC 50  用户模块 hexarm_0.00000000588555CC
            0000001794DF9C58 0000000058921295 0000000058854904 400 用户模块 hexarm_0.0000000058854904
            0000001794DFA058 00007FFDACEB1646 0000000058921295 E0  用户模块 hexarm_0.0000000058921295
            0000001794DFA138 00007FFD95A4DF8D 00007FFDACEB1646 30  用户模块 _ida_hexrays.00007FFDACEB1646

​ 通过栈帧的调用关系可以发现程序在不停止的运行ida-orig.is_numop+191函数，此函数是ida.dll中的API，7.7的插件这里出现了问题，且两个插件本在各自的版本都没有出现问题，移植后却出现卡死的问题，这里合理怀疑是IDA对这个API进行了部分改动，所以我特地去查看了其相关的信息。


​ 根据hexray官网给出的信息，这个函数确实在7.x到8.x进行了内容的变动，并且这个函数的功能是判断转入的数是否为该进制表示方法数字。

​ 对此，问题出现的原因就已经明确了，IDA再进行更新时有着API的变动，而可能时函数内部逻辑的改变使得结果的不同，导致陷入死循环，那么接下来就是这时候我选择先对IDA7.7和IDA8.4的ida-orig.is_numop进行对比分析。

is_numop函数分析

7.7版本代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
bool __fastcall is_numop(int a1, char a2)
{
  int v2; // edx
  int v3; // eax
  int v4; // ecx
  int v6; // ecx

  v2 = a2 & 0xF;
  if ( v2 )
  {
    if ( v2 == 15 )
    {
      v3 = a1 & 0xF00000;
      if ( (a1 & 0xF00000) == 0x200000 || v3 == 0x700000 || v3 == 0x600000 || v3 == 0x100000 )
        return 1;
    }
    v4 = a1 & 0xF000000;
    if ( v4 == 0x2000000 || v4 == 0x7000000 || v4 == 0x6000000 )
      return 1;
    return v4 == 0x1000000;
  }
  else
  {
    v6 = a1 & 0xF00000;
    if ( v6 == 0x200000 || v6 == 0x700000 || v6 == 0x600000 )
      return 1;
    return v6 == 0x100000;
  }
}

8.4版本代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
bool __fastcall is_numop(__int64 a1, char a2)
{
  unsigned int v2; // r8d
  unsigned int v3; // eax
  __int64 v4; // r10
  __int64 v5; // r8
  __int64 v6; // r10
  __int64 v7; // r8
  __int64 v8; // r10
  __int64 v9; // r8
  __int64 v10; // r10
  __int64 v11; // r8

  v2 = a2 & 0xF;
  if ( v2 == 15 )
  {
    v3 = 0;
    while ( 1 )
    {
      if ( v3 > 7 )
      {
        v4 = 0i64;
        v5 = 0i64;
      }
      else
      {
        v4 = 2i64 << (4 * ((unsigned __int8)v3 + (v3 > 1) + 5));
        v5 = 15i64 << (4 * ((unsigned __int8)v3 + (v3 > 1) + 5));
      }
      if ( (a1 & v5) == v4 )
        break;
      if ( v3 > 7 )
      {
        v6 = 0i64;
        v7 = 0i64;
      }
      else
      {
        v6 = 7i64 << (4 * ((unsigned __int8)v3 + (v3 > 1) + 5));
        v7 = 15i64 << (4 * ((unsigned __int8)v3 + (v3 > 1) + 5));
      }
      if ( (a1 & v7) == v6 )
        break;
      if ( v3 > 7 )
      {
        v8 = 0i64;
        v9 = 0i64;
      }
      else
      {
        v8 = 6i64 << (4 * ((unsigned __int8)v3 + (v3 > 1) + 5));
        v9 = 15i64 << (4 * ((unsigned __int8)v3 + (v3 > 1) + 5));
      }
      if ( (a1 & v9) == v8 )
        break;
      if ( v3 > 7 )
      {
        v10 = 0i64;
        v11 = 0i64;
      }
      else
      {
        v10 = 1i64 << (4 * ((unsigned __int8)v3 + (v3 > 1) + 5));
        v11 = 15i64 << (4 * ((unsigned __int8)v3 + (v3 > 1) + 5));
      }
      if ( (a1 & v11) == v10 )
        break;
      if ( (int)++v3 >= 8 )
        return 0;
    }
    return 1;
  }
  else
  {
    return v2 < 8
        && ((a1 & (15i64 << (4 * ((unsigned __int8)v2 + (v2 > 1) + 5)))) == 2i64 << (4*unsigned __int8)v2 + (v2 > 1) + 5))
         || (a1 & (15i64 << (4 * ((unsigned __int8)v2 + (v2 > 1) + 5)))) == 7i64 << (4*((unsigned __int8)v2 + (v2 > 1) + 5))
         || (a1 & (15i64 << (4 * ((unsigned __int8)v2 + (v2 > 1) + 5)))) == 6i64 << (4*unsigned __int8)v2 + (v2 > 1) + 5))
         || (a1 & (15i64 << (4 * ((unsigned __int8)v2 + (v2 > 1) + 5)))) == 1i64 << (4*((unsigned __int8)v2 + (v2 > 1) + 5)));
  }
}

分析

这里我们从复杂的8.4版本入手，抛开其他结构只观察函数逻辑本身的情况下，函数is_numop的作用是检查给定的64位整数a1中特定的四位字段是否匹配预定义的数值模式，具体取决于第二个参数a2的低四位值。

关键逻辑分析：

  • **当v2 == 15**：遍历8组不同的四位字段，检查是否有任意一组匹配以下模式之一：0x2、0x7、0x6、0x1。
  • **当v2 < 8**：直接检查a1中由v2指定的四位字段是否匹配上述模式。

  1. 字段位置计算：

    • 每个四位字段的位置由公式 4 * (v3 + (v3 > 1) + 5) 或 4 * (v2 + (v2 > 1) + 5) 确定。
    • 例如：
      • 若v3 = 0，字段位于第20-23位（4 * (0 + 0 + 5) = 20）。
      • 若v3 = 2，字段位于第32-35位（4 * (2 + 1 + 5) = 32）。

  2. 模式匹配：

    • 每个四位字段需要等于以下值之一（掩码为0xF左移后的结果）：

      • 0x2（二进制0010）
      • 0x7（二进制0111）
      • 0x6（二进制0110）
      • 0x1（二进制0001）

​ 而我们分析完复杂的8.4版本后，再看一眼7.7版本时，顿时感到7.7的函数眉清目秀的，这里就不详细分析它的逻辑了，只给出它俩的差异。

特性 8.4 7.7
参数类型 __int64 a1 (64位) int a1 (32位)
位域覆盖范围 8个位域 (位20-23,24-27,32-35,36-39,…) 仅2个位域 (位20-23, 24-27)

​ 简单的理解来看新版的is_numop传入的参数a1是去判读64个bit的操作，而7.7版本及以前都是32个bit判断的简单逻辑，并且逻辑不完全相同。既然分析出了具体原因，接下来的就是对dll文件进行修复了。

修复问题

修复思路

修复这个问题，也分为多个思路，而笔者并不采用先前文章中的修复方法（先前文章是通过使用is_numop0替换is_numop），因为新版is_numop0函数的本质逻辑是调用了is_numop(a1,0)，根据我们上方的分析来看，is_numop0对应的判断逻辑应该是这样的

1
2
3
4
5
6
7
bool __fastcall is_numop0(__int64 a1)
{
  return (a1 & 0xF00000) == 0x200000
      || (a1 & 0xF00000) == 0x700000
      || (a1 & 0xF00000) == 0x600000
      || (a1 & 0xF00000) == 0x100000;
}

​ 这样的情况下is_numop0只会对20-23位进行操作，但正常情况下对24-27的判断就会失效，也就是当n传入的值不等于0或0xf时，进行的判断和原先的函数是不同的。为了不影响反编译的结果和程序的健壮性，我需要一个更靠谱的方法去修复。

​ 最容易想到的方法是将老版本is_numop写入hexarm.dll并修改名称，并将原先的is_numop调用修改为新函数，不过这种方法在操作上稍显麻烦。第二种容易想到方法是根据函数的逻辑，对函数外的代码进行部分修改，使他进入函数是时满足条件切正确，但过少的空间使得第二种方法并不容易，甚至无法完成，第三种方法是则是通过dll劫持，将is_numop指向到新的函数。思考再三，为了追求稳定性，最终选择了第三种修复方法。

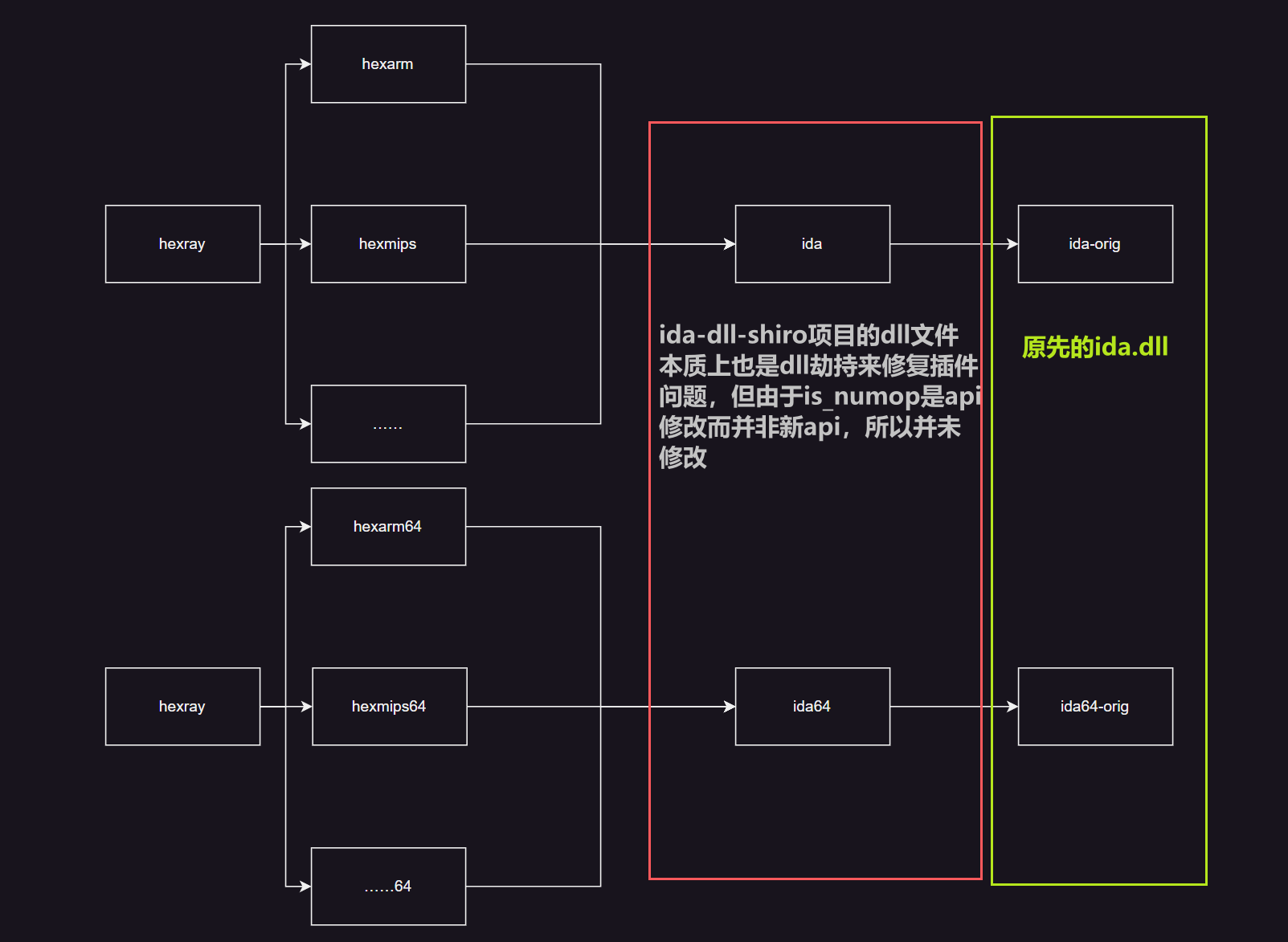

在修复之前，先缕一便当前IDA在执行反编译时链接库之间的依赖关系，下图是笔者修复前链接库的关系。


​ 经过上图我们可以看到，我先前使用的项目ida_dll_shim本质上就是进行了一个dll的劫持来修复旧版本插件不识别的问题，但由于is_numop只是改变函数内容，如果将把8.4dll的is_numop直接修改为7.7的is_numop后，原先自带的8.4hexrays-x86_64则可能出现问题，为了不影响新插件的功能，故这个项目并没有对这种内容改变函数进行明确修改，最终导致这个问题。

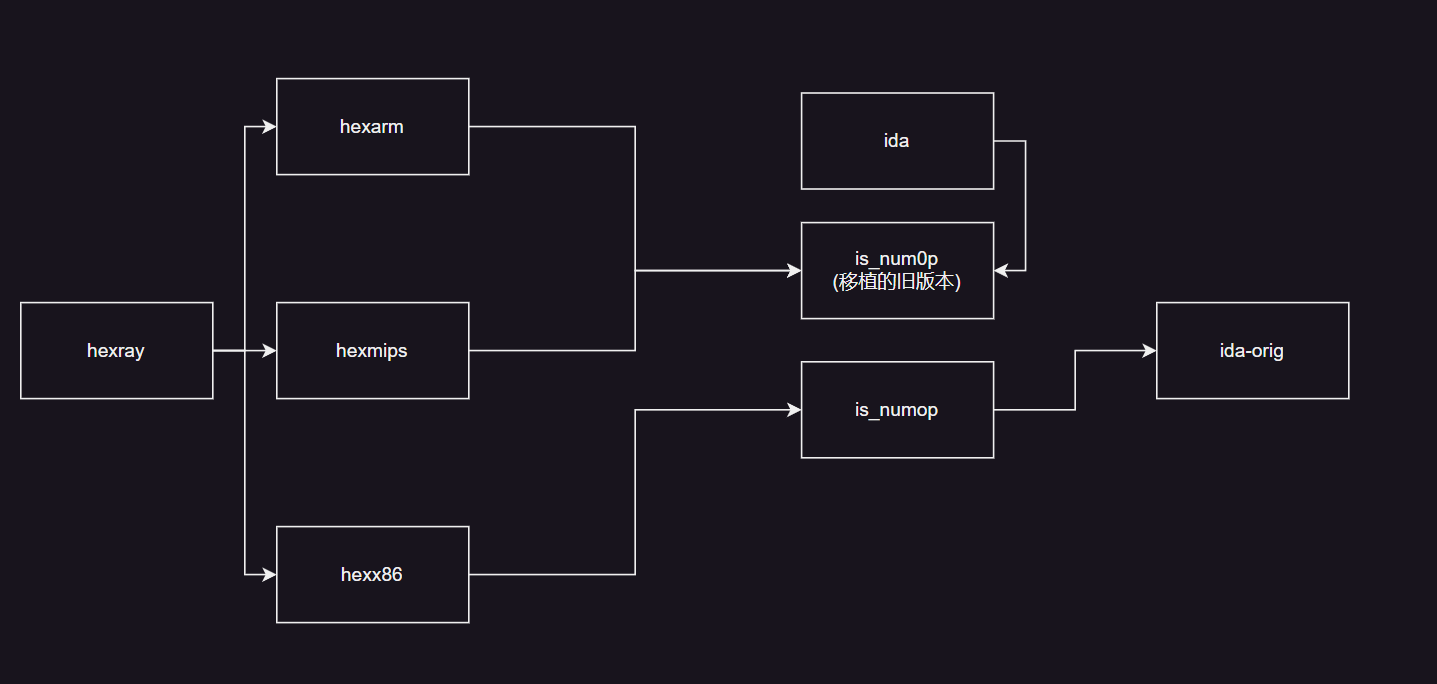

​ 再回头来考虑我们修复的实现方法，为解决这个问题我们可以通过在ida.dll中创建一个新的函数is_num0p来代替is_numop，并在老版本插件将新函数的替换原先的is_num0p。


修复操作

首先我们要重新编译ida_dll_shim中的ida(这里建议大家先看一遍原先的项目文件，并跟着项目操作完，因为这里是在操作完一次项目操作后进行的，这里我默认大家已经跟着项目修复完第一次了，已经有ida-orig和ida64-orig文件),上文提到过，ida_dll_shim是通过dll劫持实现的，本质上是创建一个新ida.dll转发了ida-orig中的函数，并添加了新函数，这里我们在项目的ida_dll_exports.h中创建一个新的函数并放入老版ida的代码。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
// 下列代码添加到ida_dll_exports.h 末尾
idaman int ida_export is_num0p(int a1, char a2)
{
  int v2; // edx
  int v3; // ecx
  int v5; // eax
  int v6; // ecx
  int v7; // ecx

  v2 = a2 & 0xF;
  if ( v2 )
  {
    if ( v2 == 15 )
    {
      v5 = a1 & 0xF00000;
      if ( (a1 & 0xF00000) == 6291456 )
        return 1i64;
      switch ( v5 )
      {
        case 2097152:
          return 1i64;
        case 1048576:
          return 1i64;
        case 7340032:
          return 1i64;
      }
      v6 = a1 & 0xF000000;
      if ( v6 == 100663296 || v6 == 0x2000000 || v6 == 0x1000000 )
        return 1i64;
      return v6 == 117440512;
    }
    else
    {
      v3 = a1 & 0xF000000;
      if ( v3 == 0x2000000 || v3 == 117440512 || v3 == 100663296 )
        return 1i64;
      return v3 == 0x1000000;
    }
  }
  else
  {
    v7 = a1 & 0xF00000;
    if ( v7 == 0x200000 || v7 == 7340032 || v7 == 6291456 )
      return 1i64;
    return v7 == 0x100000;
  }
}

​ 最终使用VS重新编译出ida和ida64，替换第一次生成的ida和ida64，生成完成后可以使用ida查看export来检查是否生成正确，正确的情况下是可以看到is_numop和is_num0p同时存在并且可以点击进入的。至此，我们对ida.dll的修复已经完成。接下来就是改变hex异构反编译dll的导入函数表了。

这里我使用的是CFF ，将异构hex反编译dll->importDirectory->导入函数is_numop改为is_num0p并保存，如图是修改后的情况。


最终结果测试

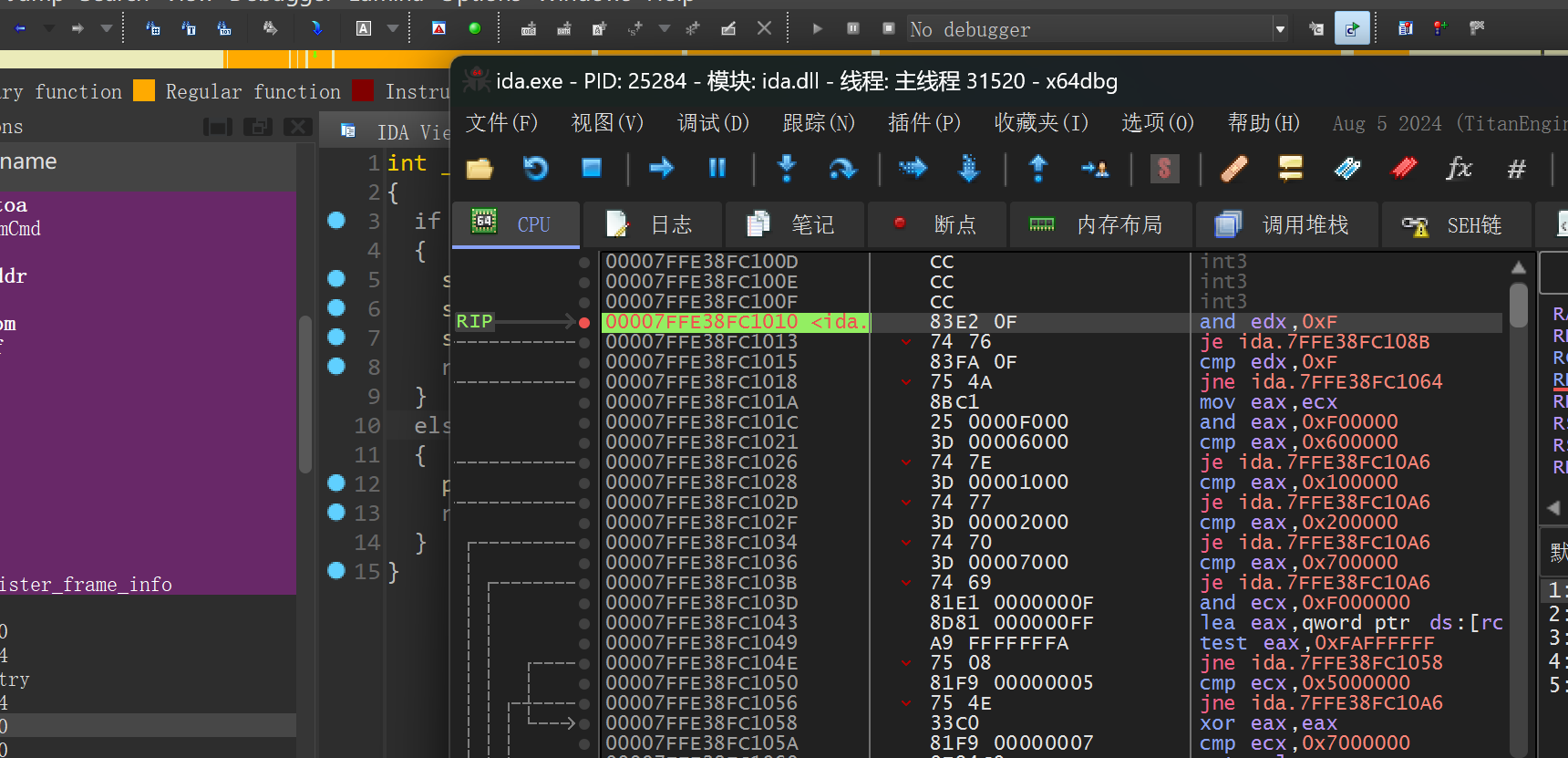

修复完成后再一次启动ida，并用xdbg进行跟踪，发现程序已经进入到我们所创建的函数中。


再次运行测试案例，程序可以正常运行完毕,并未出现卡死的情况，至此我们的修复已经完成。
